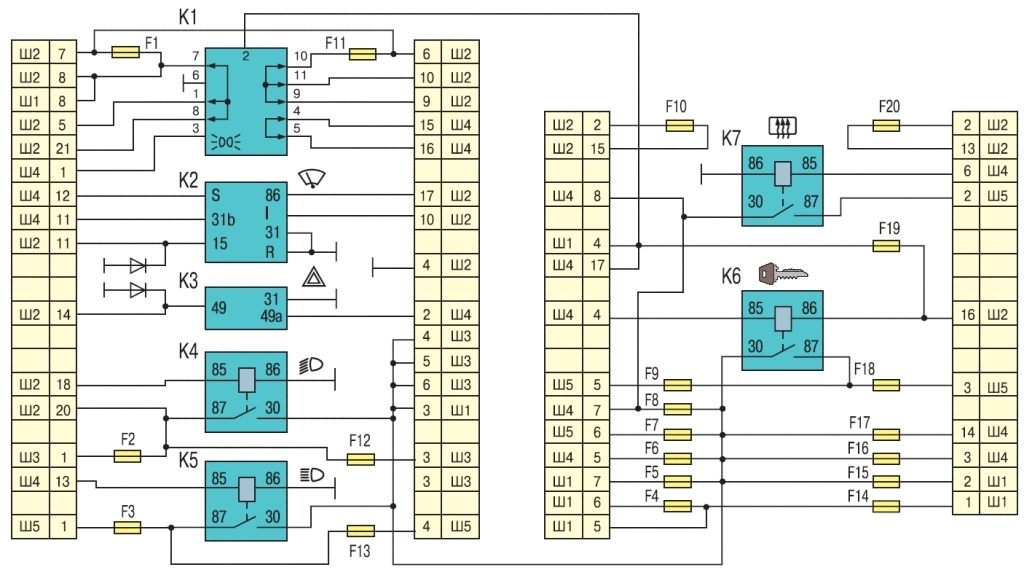

Если посмотреть на схему, которую привел @Lomonosov , то видно исходное реле К1 – реле контроля исправности ламп (по мурзилке Сhevrolet Niva_Egas_)
тогда становится понятно - а нафига нужна эта лампа.
Хотя по мне, правильнее была бы лампа красного цвета в случае неисправности...

_________________
фотографии и путешествия и еще немного фото
http://www.walks.ru

Значит в новых машинах уже поставили. У меня 13-го года авто, там нет реле контроля исправности ламп, по своей схеме и смотрел...

_________________
Пионерский Заплыв - 2023

@leshak , А ничего что там вместо реле перемычки? Или сейчас реле контроля стали ставить?

Добавлено спустя 53 секунды:
@Alex_MAN , Апиридун.

_________________
РеШН Элька, снежка - конструктор, октябрь 2012г.

Ёжик Баклажан, декабрь 2001г.

нет в новых машинах данного реле, вместо него внутри монтажного блока перемычки



Добавлено спустя 9 минут 45 секунд:

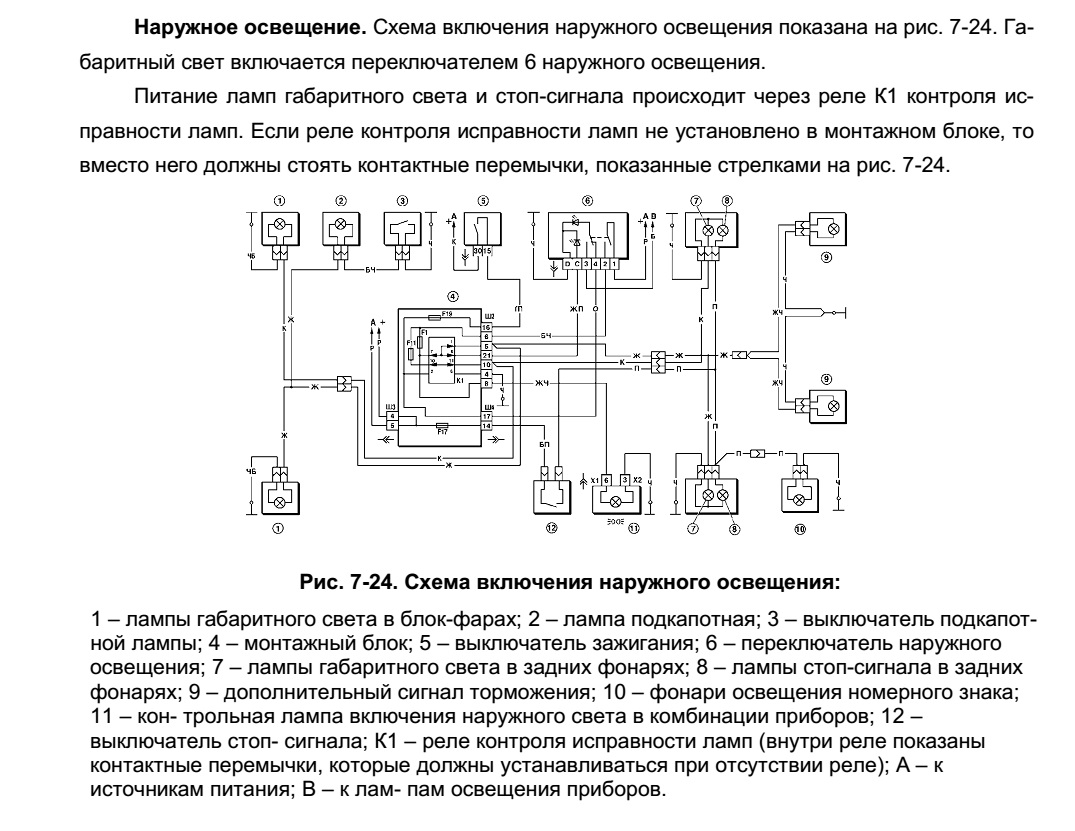

это контрольная лампа включения наружного освещения - 300стр
https://yadi.sk/i/M6pqkUGDHGsu2w

_________________
RS0Y5-42-02D

Это реле ставилось на люксовых дорестайлах вместе с блоком индикации
https://www.chevy-niva.ru/viewtopic.php?t=73751

_________________
Хочешь иметь машину-денег имей на две

Разве? И блок индикации контроля ламп был? Что-то мне не верится. По твоей ссылке про это не говорится.

_________________
Tiguan 2020 г.в. (4x4, 1.4 турбо), РШН 2013 г.в (Турбо 0.5 бар), UAZ Patriot Cargo Pickup 2015 г.в.

Разве?

Вроде в ФАМе не было, хотя он по умолчанию "всем люксам люкс"...

_________________
За дверью, в курилке, слышны голоса Васи Кравченко и Панина, Вася пытается пересказать какой-то сюжет, связывая слова и предложения союзом "бля".
Д. Корецкий, "Секретные поручения"

Нет там никакого реле и никогда не было начиная с 2003 года. Блок предохранителей 2123 сделан из 2110, а вместо реле контроля ламп ВНУТРИ блока перемычки, которые и показаны на схеме. Т.е. это не внешние перемычки, а внутри блока предохранителей. И это даже не перемычки, а просто дорожки по другому проложены по отношению к дорожкам 2110.

И реле контроля в 2123-ый блок втыкать бесполезно - оно работать не будет. Это как втыкать предохранитель, когда с обратной стороны держателя гвоздь припаян - предохранитель ни когда не перегорит пока гвоздь не расплавится.

_________________
"...правильнописание у меня хорошее, но почему-то хромает..."(с)

В ноябре 2006 года ушёл с конвейера монтажный бок 21100-3722010-18-0 пр-ва ТочМаш (г.Владимир) вместе с реле контроля целостности ламп 21100-3747410-00-0. Взамен пришёл блок АВАР (г.Псков), для Шнивы он никогда не имел в своём составе реле целостности.
ФАМ...эээ, по памяти, комплектовался владимирским монтажным блоком.

При желании можно восстановить блок контроля ламп в современный блок предохранителей. Только он очень неремонтопоигоден, дорожки висят в воздухе на пластиковых поддержках. Слишком много возни требуется для этого
