Есть специальные приборы для проверки трансформаторов на короткозамкнутые витки. Вот им можно. Раньше у телемастеров были, сейчас не знаю. Без него только на обрыв проверишь.

_________________
РеШН Элька, снежка - конструктор, октябрь 2012г.

Ёжик Баклажан, декабрь 2001г.

Кто электроникой занимается. У меня таких два, самодельных

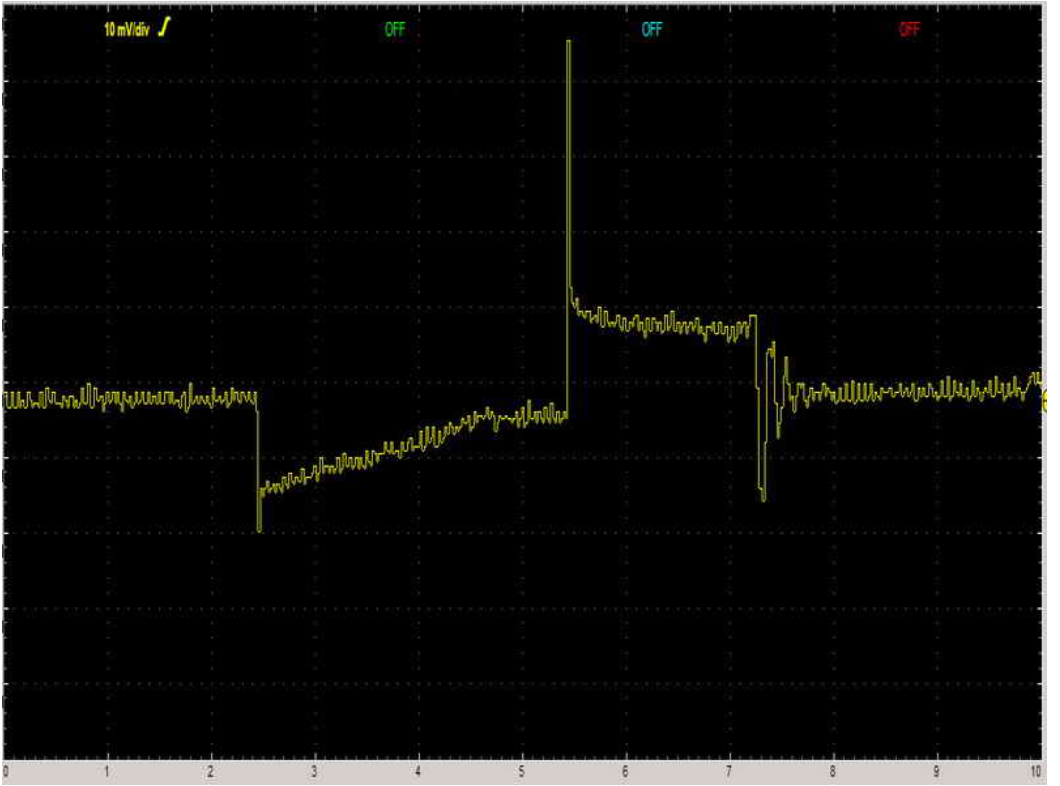

Рабочая катушка со встроенным коммутатором

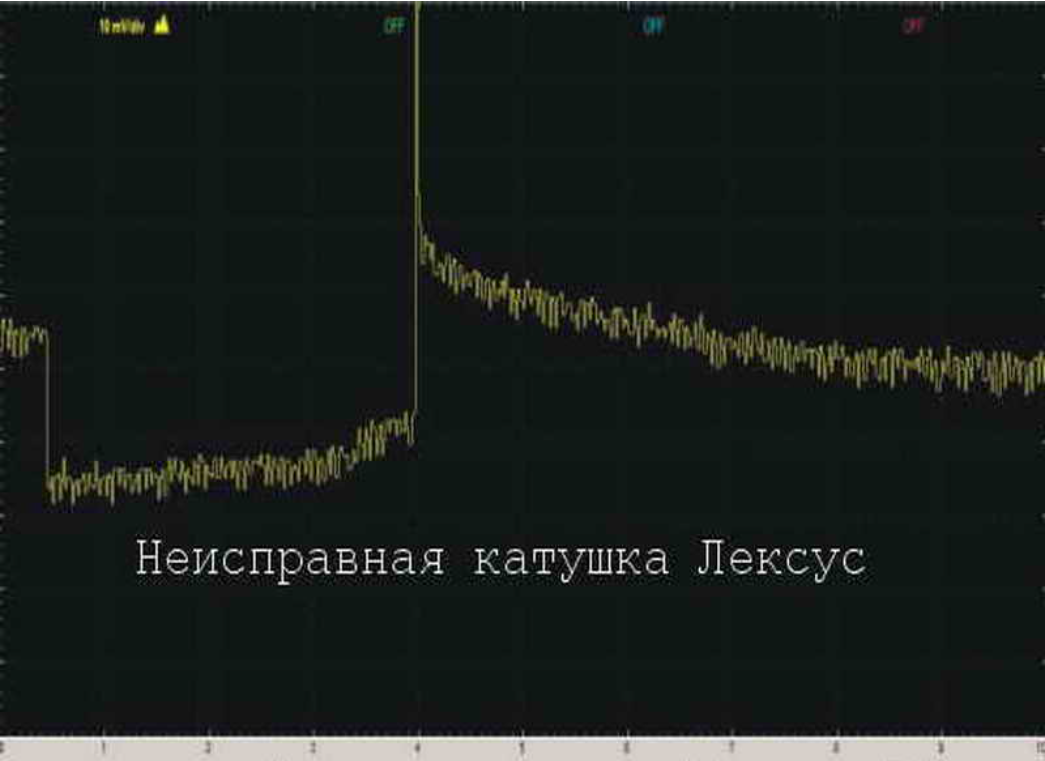

Катушка со встроенным коммутатором с короткозамкнутым витком

Это формы вторичного напряжения.
Осциллограммы сняты с помощью ёмкостного датчика.
Если не надо оценивать напряжение пробоя искрового промежутка свечи и доступен управляющий провод катушки зажигания, то аналогичные осциллограммы можно снять, подключив щуп осциллографа к нему. Главное, чтобы вход осциллографа или делитель щупа 1 : 10 выдерживал 400 В.
Принцип диагностики системы зажигания наглядно показан здесь
https://www.yandex.ru/video/preview/173 ... 3655143029

Если бош 7.0 там еще целая схема собрана. Там тоже много интересного бывает. Замена с исправной машины самое то.

Почему ЕСЛИ?
У @Khaiv , в подписи "ШНивас 2004г.в. Bosch MP 7.0"
Значит не катушки, а именно модуль с ключами и катушками. Правильно, для проверки схемку нужно ваять. Входной разъём с 4 пинами.

_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.

Попробуйте так, если актуально
https://www.drive2.ru/l/552609597391637281/

Спасибо! долго думал про эту гайку, интересно, почему ее не делает Автоваз?

Добавлено спустя 3 минуты 43 секунды:

Все правильно, бош 7.0 стоит имено модуль, с 4 контактами. Пытаюсь проверить эти 4 контакта на модуле, контакт С звонится на массу, между контактом C и D есть замыкание, D тоже на массу прозванивается и сопротивление показывает около 3 ом в любом направлении. Между контактами D и A, D и B сопротивление 18 кОм в одном направлении. Не могу понять на исправном модуле так и должно быть?

_________________
ШНивас 2004г.в. Bosch MP 7.0

Надо бы схему модуля найти. Там до обмоток ключи тразисторные стоят и непосредственного доступа к первичным обмоткам быть не должно.

Добавлено спустя 10 минут 2 секунды:
Похоже оно

_________________
РеШН Элька, снежка - конструктор, октябрь 2012г.

Ёжик Баклажан, декабрь 2001г.

https://www.ixbt.com/live/car/kak-ya-pr ... 1541761541
собирать надо.ну или если есть бортовой компутер включить режим сушки свечей и посмотреть

Если это так, то модуль дохлый. C и D это питание.

Если в модуле стоят 497мс , то это 2 коммутатора и 2 катушки в одном корпусе.
Так выглядит схема коммутатора.

Здесь 5 нога рассчитана на сигнал с датчика Холла, что в трамблёрах карбовых.
Такие коммутаторы я проверял сигналом с компьютерного вентилятора, 3 пинового, там тоже датчик Холла,.
