Снять корпус помпы с двигателя и со стороны двигателя подлезть.

_________________
С уважением! Александр

"...крайними бывают плоть, Север, мера, срок и необходимость!"
https://legal-alien.ru/almanakh/akuly-i ... 65-krajnij

На рисунке показано одно сечение одной проекции. Но даже там видно окно. Твоя стрелка аккурат через него проходит.
В моём сообщении 2 цитаты от разных людей. 2-я - от мужика в противогазе. Дошло ?
Или всё-таки обкурился ?

Captain

Заняться нам больше нечем, что ли?
Это же придётся ещё одну прокладку отдирать и с двух сторон!
На это меня уже точно не хватит. И смысла не вижу!

Остальных не отговариваю. Ребята крепкие и решительные сдюжат!

Понять эти телодвижения можно только в случае, если мотор готовится к соревнованиям. Чтобы исключить отказы до минимума.

Беру в руки гармошку и полирую "Прощание Славянки" В.Агапкина.
Гораздо приятнее, чем в ржавых железках комыряться.

_________________
Не торопись! Успеешь ...

Сань, спасибо, конечно. Вот только дело в том, что я не терзался мыслью: "Как дальше жить, если я не доберусь туда щупом?" Вопрос в том, что некоторые граждане влезают в техническое обсуждение с целью блеснуть глубиной своих познаний и, при этом намекнуть участникам обсуждения, что они Я стрелкой указал не направление, а месторасположение. На будущее учту, что надо обводить в кружочек
К вопросу о курении: Если есть желание уточнить: кто и что курит, добро пожаловать в Саратов - обсудим. Обсирать всех подряд налево и направо в технической теме плохая идея. И не надо всех по себе мерять.
Всего доброго.

@dkrasny , этот персонаж мне не очень симпатичен. Переходить в споре на личности — демагогов удел. Нужно оперировать фактами, а не домыслами, кто что курит.

_________________
С уважением! Александр

"...крайними бывают плоть, Север, мера, срок и необходимость!"
https://legal-alien.ru/almanakh/akuly-i ... 65-krajnij

Ну и в дополнение для тех, кто горит желанием уменьшить зазор. Естественно на снятом насосе в сборе.
Про трехлапый съёмник забудьте. Просто сломаете крыльчатку.

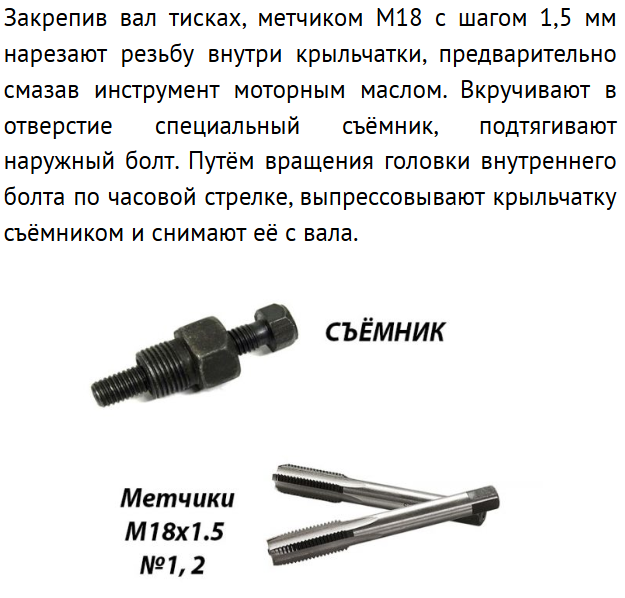

Делается на самом деле так

Туда его суй:



Добавлено спустя 9 минут 51 секунду:
А зачем так сложно? Съемник еще какой-то делать... Просто режем резьбу (это как ни странно в тисках самое сложное), кидаем шарик от подшипника на дно и завинчиваем болт 18х1,5 (например от ГАЗ-31105 Болт М18х1.5х95 оси нижнего рычага #4593481743) и вуаля)))

_________________
"...правильнописание у меня хорошее, но почему-то хромает..."(с)

Съёмник гарантирует, что болт не упрется в сбег нарезанной резьбы и крыльчатка поползет поступательно, а не начнет вращаться за счет момента трения в резьбе, что для этой конструкции фатально с точки зрения её дальнейшей работы.

В вашем случае надо искать подходящий болт и старый подшипник с подходящим размером шариков. Всё это хорошо в условиях автосервиса, где этого добра валом. А в гаражных проще найти токаря и заказать резьбовую втулку с двумя лысками под ключ и внутренней резьбой под любой конкретный принесенный токарю болт.
Но это на самом детали. Главное не пытаться дёргать крыльчатку за наружный размер.

Добавлено спустя 58 минут 17 секунд:
Хе-хе... 170 руб
https://faetonkirov.ru/catalog/instrume ... tki-pompy/

В прошлый раз, когда я менял помпу, никакого зазора не измерял.
Но теперь, начитанный, в следующий раз попробую измерить.
Помпа издаёт звуки. Заказываю MAREL MWP011.
Можно ещё попробовать зазор измерить таким образом:
- после снятия помпы заткнуть тряпкой отверстия в сторону двигателя и шланга
- несколькими каплями какого-нибудь солидола к внутренней части корпуса "приклеить" кусочек жестянки (или может пластмассовой полоски) известной толщины (типа "щуп")
- примерочно установить помпу на своё место
- попробовать повернуть вручную
- снять помпу, при необходимости повторить действия с кусочком жестянки другой толщины
- снять помпу, вытащить предохранительные тряпки, которые были нужны для предотвращения проваливания "щупа" в каналы.

Хотя, с жевачкой или пластилином, кажется, проще. Причём, пластилин можно завернуть в тонкий полиэтиленовый пакет, чтобы он не прилипал ни к крыльчатке, ни к корпусу. Тогда можно будет извлечь просто слепок и замерить толщину получившегося слоя. Хотя это менее точно.

Добавлено спустя 4 минуты 35 секунд:


Кончик болта просто обточить, чтоб он был тоньше. - ?

На какой длине ?
Нужен колумбус для измерения глубины отверстия, диаметра шарика, длины участка полной резьбы, бумага и карандаш для черчения эскиза с размерной цепью получившейся сборки. А как от проворота на валу крыльчатки с болтом страховаться будете ?
