Как то так:
Расчет и изготовление самодельных цепей на колёса.
(как вариант, на резину размером 235/75/15).
Посмотрел у соседа в гаражах самодельные цепи,( у него на кольцах), задумал сделать себе, платить неохота, интересно самому попробовать. Глядя на рынке, как шустро втюхивают китайские цепи, по 2500 за пару,( а европейские и подороже), оценив на ощупь несколько комплектов и рассмотрев устройство, решил сделать простые самоделки, по типу ,,Лесенка,,.
Ранее читал статьи на Нива FAQ , кажется - ,,Обуваем Ниву,,, Цепи противоскольжения,,- ссылочка -
http://www.niva-faq.msk.ru/ekspluat/vne ... /index.htm
На первенство в этой теме не претендую, может ещё кто чего придумает, народ у нас изобретательный…
Все фото на -
http://fotki.yandex.ru/users/yu-egoroff ... 63/?page=0 альбоме ,,Самодельные цепи,,
Коллеги ! Если кто поможет их с этого фотосайта вставить в текст по № фото - премного благодарен ( у меня чегой-то не получилось, извиняйте... : руки под гаечные ключи заточены, не под клавиатуру...) :
Просто решил поделиться, помочь одноклубникам…Короче, вот:

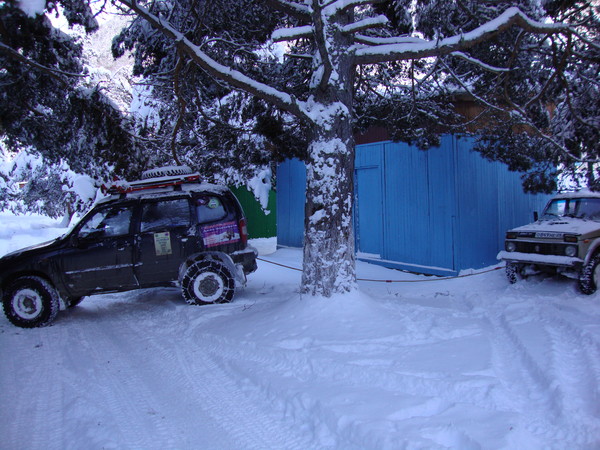

1, на задние колёса
Продел веревку, замерил – получилось при моей резине 235/75/15 аж 6 метров на одно колесо, значит на пару задних 12 м. (На меньший размер резины у Вас и длина выйдет поменьше.)
Посчитал так –можно и спирально подобно пружине просто накрутить цепь, соединив её снаружи болтом, но внатяг, хотя и так ничего не зацепит…Если жалко поцарапать красивый литой диск – продевайте на цепь со стороны диска куски порезанного шланга…
(фото 1 )
Цепь через диск продевал проволочным крюком, натягивать надо туго, смотреть, чтобы не было перекручиваний – (фото 2 )
2. А вот с передними колёсами чуть сложней
– там и передний бампер (у меня уже подрезан на углах при повороте колеса чтоб не задевало), там и внутри тормозной механизм и щиток передних рычагов, там и тормозной шланг и локер …Поэтому самый простой вариант - сделал обычные ,,лесенки,, А снаружи их надо стягивать стяжками, типа талреп,а. Сначала думал тугие пружины, но…цепь при вращении будет растягиваться и деформироваться., не дай боже порвет чего…
По боковине шины можно цепь крУгом сделать, а можно просто трос, так проще собрать, в этой статье я всё показал на круговом тросе.
В конце работы получится вот это – (фото 3 )
Считаем размеры так. (все размеры мной приведены только для резины 235/75/15, на другой размер считайте заново, ВСЕ цифры будут другие! Но принцип тот же).
Измерил лежачее колесо, итак:
- при резине 235/75/15 её диаметр 73,3 см, радиус соответственно 37 см…а если стяжной трос будет идти аккурат посередине шины (всё-таки боковые грунтозацепы нужны). Диаметр троса меряем по середине боковины шины, и считаем длину его окружности ( С= 2 Пи R) или (C = Пи D), где число Пи=3,14,; а диаметр будет уже не наружный у шины – а диаметр круга № 2 (смотри схему !) и получаем 195 см, в эту цифру входит и загнутая позже петля на его обоих концах. Петли на концах мы конечно загнем еще, как бы минус 6-8 см, но – мы же должны их соединить внатяг, а не слабо…
Оба круга троса – наружный и внутренний одинаковой длины. Всего надо 8 м. троса - на 2 колеса по 2 отрезка. (См. - схема колеса) (чегой-то пока не загрузилась... : чуть позже добавлю...)
В результате изготовления готовой цепи (с учетом загнутой петли для застёгивания) боковые круги троса у меня реально оказались 165 см.. Больше – придётся переделать и обрезать, меньше – добавите стяжку.
3. Далее считаем, сколько нужна длина отрезка, соединяющего оба эти круга, наружный и внутренний, получилось 40 см. Длина отрезков цепи снаружи рабочей кромки шины меряем от внутреннего троса до наружного троса (фото 4 )
Чертим схему конструкции, отмечаем СВОИ ! размеры.
4. Считаем - а сколько надо таких при резине 235/75/15 нитей по кругу шины – прикинул на шине- ну если через 10…15 см.– 14 или 15 поперечных отрезков цепи , посчитал 14 или 15 же интервалов между соединением цепи на трос, да отнять по 1 см на обжимные гайки с обеих краёв на каждый отрезок цепи ( то есть еще минус 15 см) … и получится, по 10,5 см между присоединением поперечных отрезков.
- чтобы цепь и трос не тёрли и не повредили резину с боков, между отрезками цепи на трос, (между обжимными гайками) нарезал и одевал на трос куски шланга (диаметром до 1 см), длина которого те же самые 10, 5 см, всего шланга у меня ушло метров 5 . (фото 5 )
Купил материал:
- шланг диам.1см, стенки ок.3 мм толщиной ( а лучше брать пластиковую трубку, но греть и гнуть),
И магазине ,,Метизы,.:
- трос стальной взял 5 мм толщина, на разрыв он 260 кг, (думаю на 1 колесо хватит, я не гору вверх забираюсь, а просто чтоб не буксовать…).
- Цепь короткое звено LL 4, толстая проволока, на разрыв она 150 кг, цепь посчитал – отрезки по 40 см да 15 кусков на одном колесе , да на 2 передних колеса, надо по 6 м. на 1 колесо, всего 12 м - . взял с запасом 14 м, и был прав – снаружи каждого колеса на стяжку к талрепам понадобится…
- Гайка 5 или 6-ка, так как трос тоже 5-ка, внутреннюю дырку меньше никак, а больше нельзя, слишком болтаться будет. Гайки обязательно нужны, чтобы закрепить отрезки цепи жестко на тросе – крепил по 2 гайки ограничители с обеих сторон в месте крепления отрезка цепи, да на 15 отрезков, да на обе стороны, получилось 60 гаек на 1 колесо, на оба 120, отсыпал по весу .
- ТАЛРЕПы самые малые 05А на 95 кг или большие 06А на 190 кг(но с 1 крюком на конце, и с кольцом на другом конце) по 3-4 шт. на 2 колеса, всего 6- 8; (на фото показаны оба )
- соединитель троса (скоба с болтом фиксатором) – 4 шт. на 1 колесо, всего 8.
- наконечник троса (обжим петли) 4 шт. на 1 колесо, всего 8.
-вставка в петлю троса (коуш)– по желанию…
Инструменты: молоток, пассатижи, зубило, рулетка, наковальня...пиво, водка, огурчик, стопарик... :
Фото 6 материала (образцы)
Стал собирать. Поставил пыва, радива включил, инструмент какой взял…и понеслась на!... :
- внутреннюю ветку цепи собрать просто –
пассатижами берём гайку и по спирали ( против вращения ниток троса) одеваем её на трос, в 6…7… 8 см от его конца – потом это конец загнется на петлю в обжим троса !!! (а чтобы потом кончик троса не развернулся веером, перед сборкой можно чуток обточить его конец болгаркой) (фото 7 )
вставляем отрезок цепи (фото 8 )
и снова 2-ю обжимную гайку, плотно к 1ой (фото 9 и 10)
и кусок шланга 10, 5 см…(фото 11)
и снова – гайку…цепь…гайку…шланг…
2. так доходим до конца троса, оставив те же 6..7…8 см на петлю под обжим.
Получится так – (фото 12)
-чтобы на внутренней стороне колеса можно было застегнуть ( учесть, что это придётся делать снаружи, для чего я в гараже сначала раза 3 пробовал тренировался), как-то так : (фото 13)
А вот наружную сторону цепи, снаружи колеса, собираем в принципе так же, но !
- нам же её снаружи надо будет стягивать, иначе ,,разуется,,. Надо между поперечными отрезками цепи добавлять еще и стяжки, а они пойдут поочередно. Поэтому считаем так:
– если делаем 3 стяжки – будем вставлять куски цепи по 10…15 см… после 1го…4го…7го отрезков цепи, и потом навстречу им через 9…11…14 отрезки цепи вставляем идущие к ним навстречу куски цепи с талрепами ( или просто талрепы вставляем в трос, между гайками). В готовом виде - (фото 14)
Вот такая будет конструкция в растянутом виде , уже с учетом кусков цепи для наружных
Стяжек ( фото 15 )
И с другого конца, закрепил талрепы для зацепления цепи и натяга - (фото 16)
Примечание: если сделать всего по 2 наружных стяжки, крест-накрест, через 2…6, и навстречу им - 10…14, возможно сваливание цепи с колеса, так что думаю не стоит.
- а если 4 стяжки (много цеплять придётся !) . то 1…3…5…7… а талрепы …9..11..13..15..( фото 17 )
В конце работы – загнул и вставил в обжим петли на концах троса, но НЕ обжимал, чтобы прикинуть по месту. Одевал на колесо сначала в гараже, потом на машине – сначала пробовал сверху накинуть, потом наездом на лежащую лесенку (оба способа чем-то неудобны…). Одел на колесо, затянул. Застегнул талрепы и соединители троса.
Получилось в целом вон чего: (фото 18 )
И только потом сняв с колеса, молотком навсегда сплющил обжимы петли на концах троса.
Так же молотком сплющил немного гайки, чтобы отрезки цепи не разьехались под нагрузкой, а обжатые гайки их держали. (фото 19)
Для удобства при сборке обмотал разноцветной изолентой разные стороны цепи. (И подумал – а как если ночью ставить, надо же налобный фонарь, в грязях ночью не видно будет…) –( фото 20 )
Если размер готовой цепи чуть не совпал – отрегулировать по колесу всё равно придётся. Мне, например подошло только со 2ой примерки. Причём изготовил на резину ОИ-506 Омскшина (она будто более круглая и толстая), а после неё одел цепи на Я-569. Медведи ( она будто более прямого профиля), получилась слабина, затянул больше, а можно было по 2 звена вынуть с отрезков цепи, но сваркой что-ли соединять разрыв звена цепи, х.з.….
У Вас будет то же – если делали на один размер – то на другом размере резины придётся подтягивать, даже при тех же дисках. Стянуть можно больше петли, соединяющие готовую цепь по бокам колеса, ну и стяжки снаружи…
Трудозатраты – ну часа 3-4, не более… Делал для себя, было интересно…
По закупкам – на 2 пары колёс ну около 1500 р., даже и не считал, разница и так налицо, да и делаешь себе по размеру как хочешь…
Хранить удобно – свернул спиралью, соединив для удобства концы теми же соединителями троса. Каждая цепь в мешке отдельно, чтоб не перепутались.. (фото 21)
В коробку к цепям, чтоб не искать потом, сразу к выезду, положил:
- пару зимних теплых перчаток
- пару обрезиненных перчаток – для грязи.
- 4 пары с запасом болт-гайка барашковая, для соединения при установке задних цепей (спиралью вокруг на задние колёса), см. п. 1
- ветошь для протирки после грязи. (а по приезду в гараж лучше цепи помыть сразу! иначе засухарятся);
- фонарик налобный : с новыми батареями, чтоб перед выездом не забыть купить.
Ну и ещё важный момент, опробовал в грязи за гаражами, у меня Шевик с проставками 25 мм, при резине 235/75/15 - на лифтованой машине с цепями всё равно будет царапать передние колёса за локер (задние вроде нет), поэтому на ямах-буграх поаккуратнее. (фото не клею, одна грязь...но главное, что цепи целые ! ).
Как одевать - я сначала просто в гараже на колесе тренировался, потом думаю - как в вышеуказанной ссылке
http://www.niva-faq.msk.ru/ekspluat/vne ... /index.htm НО !!!
- наезжать на цепь неудобно, идеально так и не получилось, и не оделась...короче, решил каждое колесо из 2х передних просто под нижние рычаги толстую доску ставил и подымал домкратом, и одевал сразу на поднятое колесо. В лесу это лучше сделать на ровном участке ещё перед заездом в грязи..Снимал так же, с грязью снимать ваще хреново... :
Может, способ и не идеален, но пробовал раньше как-то соединять кусочки цепи , как в вышеуказанных статьях, не пошло…да и кольца заваривать надо…
Если читать было долго – извиняйте…Зато делать будет проще.
Удачи !
