@Vityok , да. Ошибся. На колоколе. У меня дружок туда пытался масло в КПП подлить. Потом машинка ехать не хотела... И пахла неприятно

какой транзистор посоветуете?
Пока ожидаю фишку с поднебесной в сборе(35 целковых с учетом доставки) - собрал на столе схему с 5-ти контактным реле - старлайн 708-2 +индикатор+крона+вместо датчика ур.ОЖ-выключатель. Спасибо "oapv" за подробности подключения.
Теперь проблема такая - при подаче напряжения в цепь(имитация вкл.зажигания) - кратковременно загорается индикатор (будущая лампочка уровня ОЖ), потом срабатывает реле и лампочка тухнет - т.е. в реале будет так - вкл. зажигание - мигнет-реле отрубит(сработает) - в момент стартера напряжухи отключаются(мафон точно отрубает, когда стартер вертит - мафон не привязан к замку заж.) и после того как завелась - опять моргнет лампа ур.ОЖ до срабатывания реле.
интересно - если как-то с транзистором собрать - будет такая же канитель с миганием индикатора при старте авто???

Любой составной n-p-n например кт972, кт829.. База, через резистор 30к к +12, коллектор через лампочку тож к +12в. Датчик меж базой и землёй..

_________________
Шнива 2007г. Двухрядники и ступицы от МВН. Натяжитель Исаи. БК Штат шеви вектор м.

@Pablo , параллельно обмотке реле подключи электролит

Добавлено спустя 1 минуту 5 секунд:
контроль исправности лампы))

_________________
RS0Y5-42-02D

А на какой ток датчик рассчитан? Одного резистора хватит, если он ток лампочки осилит. Лампочку одной ногой на массу, со второй два провода: к датчику (а датчик на массу), и к + после зажигания через резистор. Замкнут - две массы на лампочке, не светимся, весь небольшой ток через резистор. Разомкнут - светимся... Как на ручнике схема..

Достаточно герконового реле с переключающим контактом типа РЭС55. Надежно и потребление минимально.

Добавлено спустя 3 минуты 30 секунд:

Если там светодиод то прокатит, если лампа, ток поболее, резистор понадобится низкоомный, мощный т.к. нагрев.

_________________
РеШН Элька, снежка - конструктор, октябрь 2012г.

Ёжик Баклажан, декабрь 2001г.

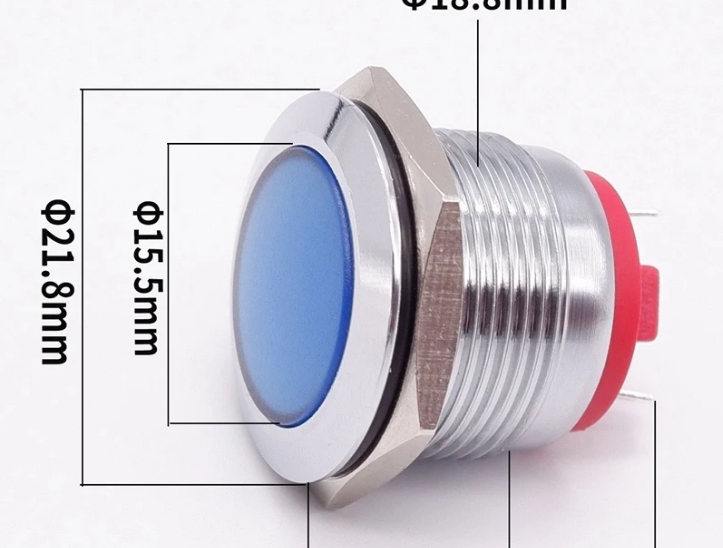

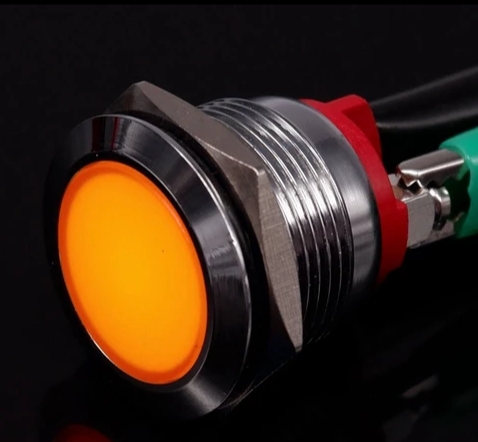

Под рукой и без затрат есть светодиодный индикатор-оранжевый.

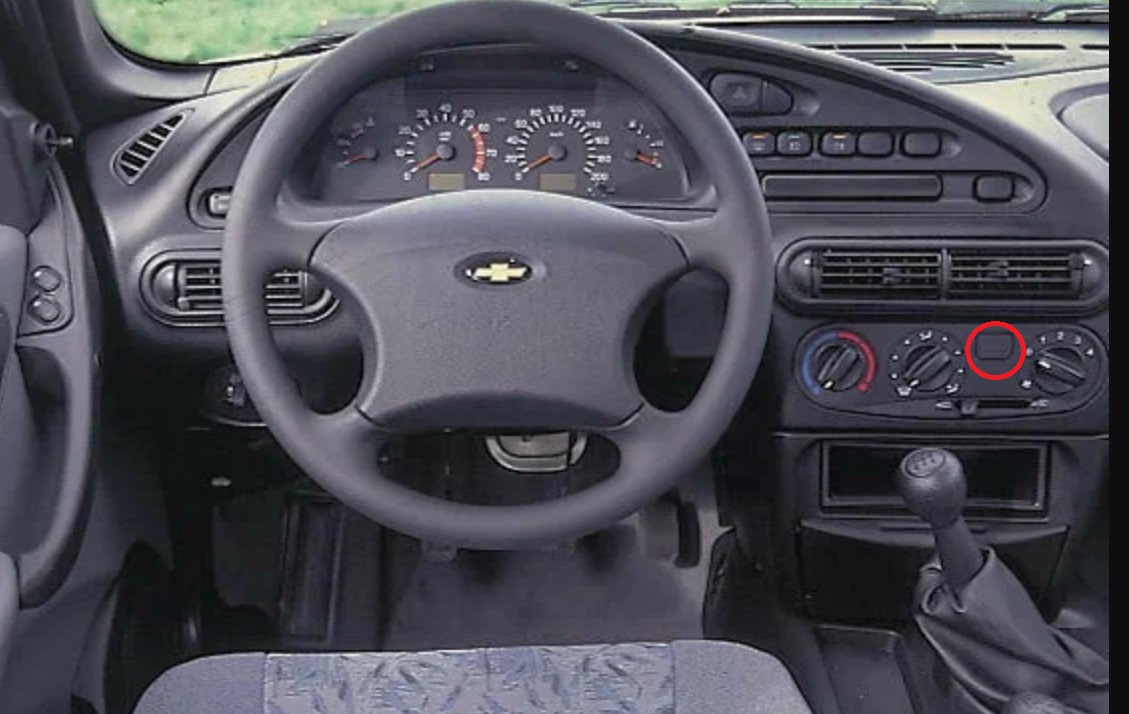

В планах его врезать куда-нибудь - фото.

хотелось бы схемку с минимально-прожорливыми компонентами - чтобы акум и гену не напрягать - а то и так музло наваливаю и подсветка на спидометре(где пробег) мигает как эквалайзер - накопитель ставить не вариант.

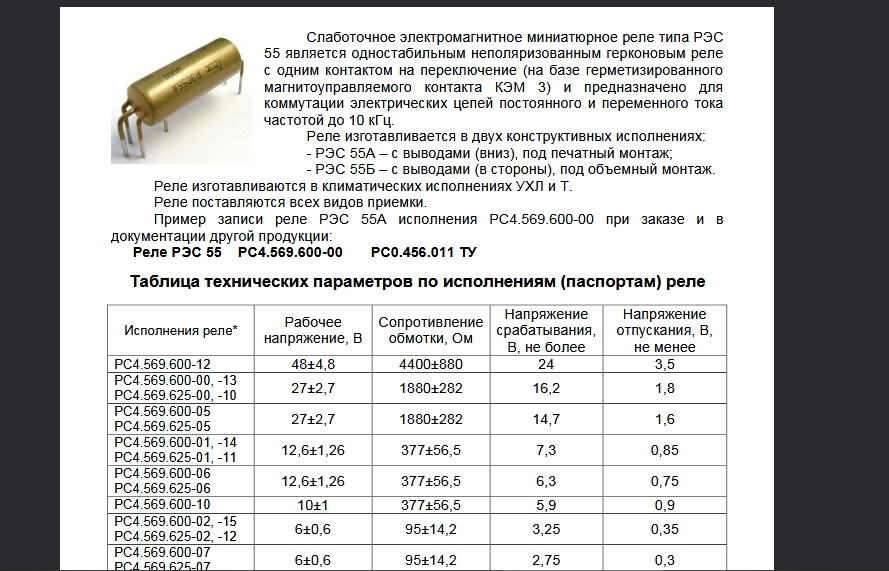

@Pablo , К такому и резистор не нужен, он уже там есть встроенный. Просто берешь реле РЭС55 и через его нормально замкнутый контакт последовательно подключаешь индикатор в разрыв одного из проводов питания. Обмотку подключаешь так же к питанию с включенным в разрыв одного из проводов датчиком. Все должно работать как надо. Реле будет выполнять роль инвертора. Потребление его обмотки порядка 10 мА.

Добавлено спустя 7 минут 31 секунду:
Те, которые на 12,6 вольт подойдут.

_________________
РеШН Элька, снежка - конструктор, октябрь 2012г.

Ёжик Баклажан, декабрь 2001г.

Немного оффтопик - а какой генератор стоит?
У меня тоже с музыкой выше половины громкости мигает подсветка приборов. Но она мигает и при включении поворотников. Массы протягивал, не помогло.

_________________
Езжу на FAM1 2003г

Поясните плиз гуманитарию: а как работает схема с транзистором и конденсатором в таком узле?
