lebedeff писал(а):
=SeGr= писал(а):
я "воткнул" между с сидениями. Никакого гемороя с кронштейнами, настроил согласование антенны с передатчиком по самодельному индикатору поля. сегодня проверили ксв-1.1 идеально!
А про самодельный индикатор поля можно поподробнее?

Примерно такой, а можно и поиском в инете!
Измерители напряженности поля. KB журнал, 1996, 3, с. 31. Безразмерная, индикаторная оценка напряженности поля, создаваемого излучателем, дает возможность настроить и согласовать ВЧ тракт передающего устройства, выбрать лучшую линию передачи, выяснить способность антенны концентрировать излучение в нужном направлении и многое другое.

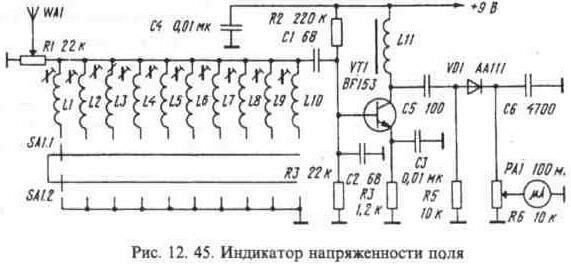

Принципиальная схема индикатора напряженности поля с диапазонной селекцией сигналов показана на рис. 12.45.
Катушки индуктивности индикатора наматывают проводом ПЭВ-2 диаметром 0,2 мм на каркасах диаметром 5 мм, имеющих отверстия с резьбой под подстроенные сердечники из карбонильного железа или высокочастотного феррита (n=100). Их данные для различных частотных диапазонов приведены в таблице 12.4.
Транзистор VT1 - практически любой не слишком низкочастотный n-р-n-транзистор. Если это будет кремниевый транзистор, например, КТ325, КТ3102,
Таблица 12.4
КТ315 (буквы любые) и др., то сопротивление резистора R2 следует уменьшить до ~150 кОм. Чувствительность индикатора увеличивается с увеличением ¦h21э¦ транзистора.
Диод VD1 - обязательно германиевый - Д9Б, Д20 и др.
Дроссель L11 - типа Д0,1 и др. индуктивностью 100...200 мкГн.
Антенна - штырь длиной 1 м.
Настройку индикатора на середину каждого частотного диапазона (их может быть и меньше) производят в режиме максимальной его чувствительности (движок R1 - в крайнем правом положении, R6 - в верхнем).
ОТСЮДА
ИЛИ ТУТ пункт 3
http://lib.qrz.ru/book/export/html/2182
