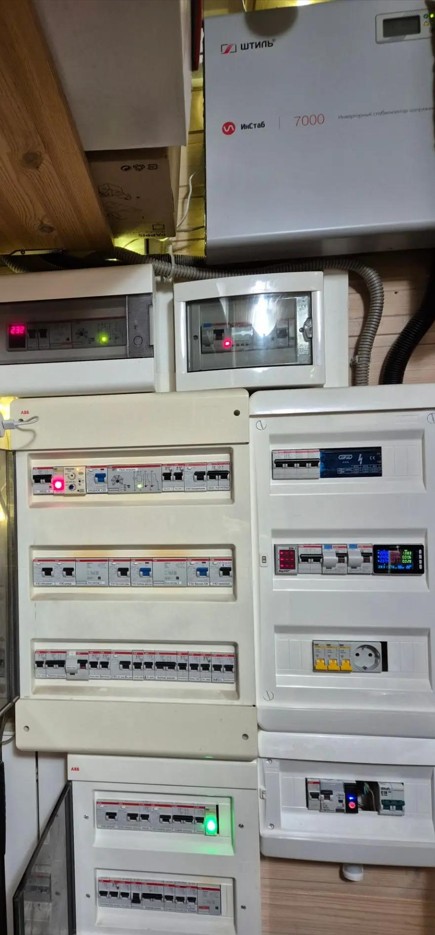

При планировании щита потребители объединяются в группы, отдельные аппараты ставятся только на силовые серьезные нагрузки, либо с отдельными категориями. Дифы (либо УЗО) 30мА ставятся как правило на розеточные сети, на освещение дифы не нужны практически совсем. Как правило, современные светильники имеют пластиковый корпус и даже не имеют место присоединения земли. Вообще дифы это защиты от поражения током, в освещении такая опасть практически отсутствует. Также дифы могут применяться для защиты от пожара и в этом случае ставится один на вводе с током 300мА, это актуально для деревянных зданий, либо с высоким риском воспламенения. Анализируя фоты выше похвально что по дереву проводка в гофре и резко бросается в глаза расположение открытых блоков питания (у подростков - драйверов
) на горючем основании и с проводами в одинарной изоляции там же, при этом вокруг и коробки пластиковые и проводка в праймере, но, как говорится, безопаснее не стало. АВВ это тоже похвально, надеюсь оно настоящее (сейчас одна левота). Холодильнику не нужен отдельный диф, его надо обьединять с другими розеточными группами, это слишком маленькая нагрузка для отдельной группы. Фартук также не стоило разбивать аж на три группы, достаточно одной, ну двух максимум. Посудомойку можно обьединить со стиралкой и т.п. Также можно ставить диф на группу, а после отдельные автоматы, если важно иметь поочередное отключание. Повторюсь, можно поставить по дифу на кааааждую лампочку и говорить, что это круто, но нужно иметь какие то тормоза и границы, это экономическая целесообразность при том, что и так будет обеспечена таже безопасность. Экономить - это не означает убрать все защиты и собрать все на некачественных аппаратах, а значит ставить только необходимые. Фраза "я не экономлю на электрике и потратил на нее 2 миллиона, я же за безопасность" простительна не грамотным и излишне богатым людям. Стабилизаторы (с высоким риском пыхнуть) также на горючем основании. А вот 12 дифов на каждую розетку внуку легче не сделают, а не говорю что нужен один, но один в этой сети защитил бы точно также (безопаснее не стало!!). По гофре еще часто встречал все уложено красиво, а как ввод в коробку, так с палец дыры, либо метров сто в гофре идет, потом бац, гофра кончилась и проход провода через балку через 8 мм отверстие, чтобы не ослаблять, вот кому оно тогда надо было в гофре? Также провод в деревянной стене в гофре, потом у подрозетника она кончается, да и подрозетник дырявый как решето, а в стене брусы, опилки и прочая горючка. Реле напряжения полностью поддерживаю. Ни у кого не увидел защиту от импульсных перенапряжений (молния), а зря. УЗО имеет только защиту от диф тока, не имея при этом защиты по КЗ, при этом диф автомат имеет и то и то и выбирается по току учетки (30 для человека, 300 от пожара) и по номинальному току, от которого уже и зависит защита по КЗ. Т.е. на розетку с водонагревателем 1,5кВт выбирается диф 30мА 10А. Для мойки и парилки и т.п. обязательно УЗО, в т.ч. на освещение, это совсем другая категория. По вопросу кто сработал кто нет - есть понятие селективность, это когда аппараты защиты подбираются по характеристикам так, чтобы сработка была на как можно низшем уровне и если у вас от КЗ в светильнике кухни выбило и ввод на опоре и автомат зала, то кто-то сделал что-то не так. Заземление очень нужно и важно везде где можно, в т.ч. и ванны и раковины) и т.п., по земле на свет только для мет светильников и помещениях с повышенной опасностью. Как правило достаточно одного заземляющего устройства, от которого идет на главную заземляющую шины в вводном щите, куда присаживается ноль из сети (очень нужная защиты от обрыва нуля в трехфазных сетях), затем земля оттуда расходится по всем нужных потребителям. Само заземляющее устройство как-бы считается по грунту, но по факту делается эмпирическим путем и затем подтверждается замерами. Также еще, группируются потребители не только по мощности, важности и категории, а еще и по "географическому" расположению, сокращая длину линий, поэтому 10-15 км на 100-150м2 тоже ошибка проектирования, а не достижение. Глухозаземленная нейтраль это не когда вы заземляете ноль, а когда у источника питания нейтраль заземлена сразу, а дома это повторное заземление.
Фуух
, постарался от ответить на многие вопросы, если что кому непонятно, могу уточнить.
