@Vityok , Что за НТЦ, и какие там потребители стоять будут? Площадь комнат?

_________________
Запись на ремонт: 8 (495) 725-7899 - ВОСТОК, 8 (495) 725-7876 - ЮГ Оценить ремонт: Стоимость ремонта
Клубный сервис niva.777tc.ru - умеем почти все!...
Шины и диски от Glu&Gerasim: koleso777.ru, +7 (916) 777-4222, Алексей.

@Vityok ,
По мне, не хватает общего рубильника на всё и 3 мощных предохранителя вставки.
Автоматы могут залипнуть, могут разрушиться, могут быть дефектны и тд.
Рубильник (мощный автомат и нифига не дёшево), это контрольный, его выключать когда ремонты, праздники...
УЗО и пр , я б не ставил, только усложнит, вот начнут срабатывать - тебе искать почему...

_________________
Шнива 2007г без кондиционера.

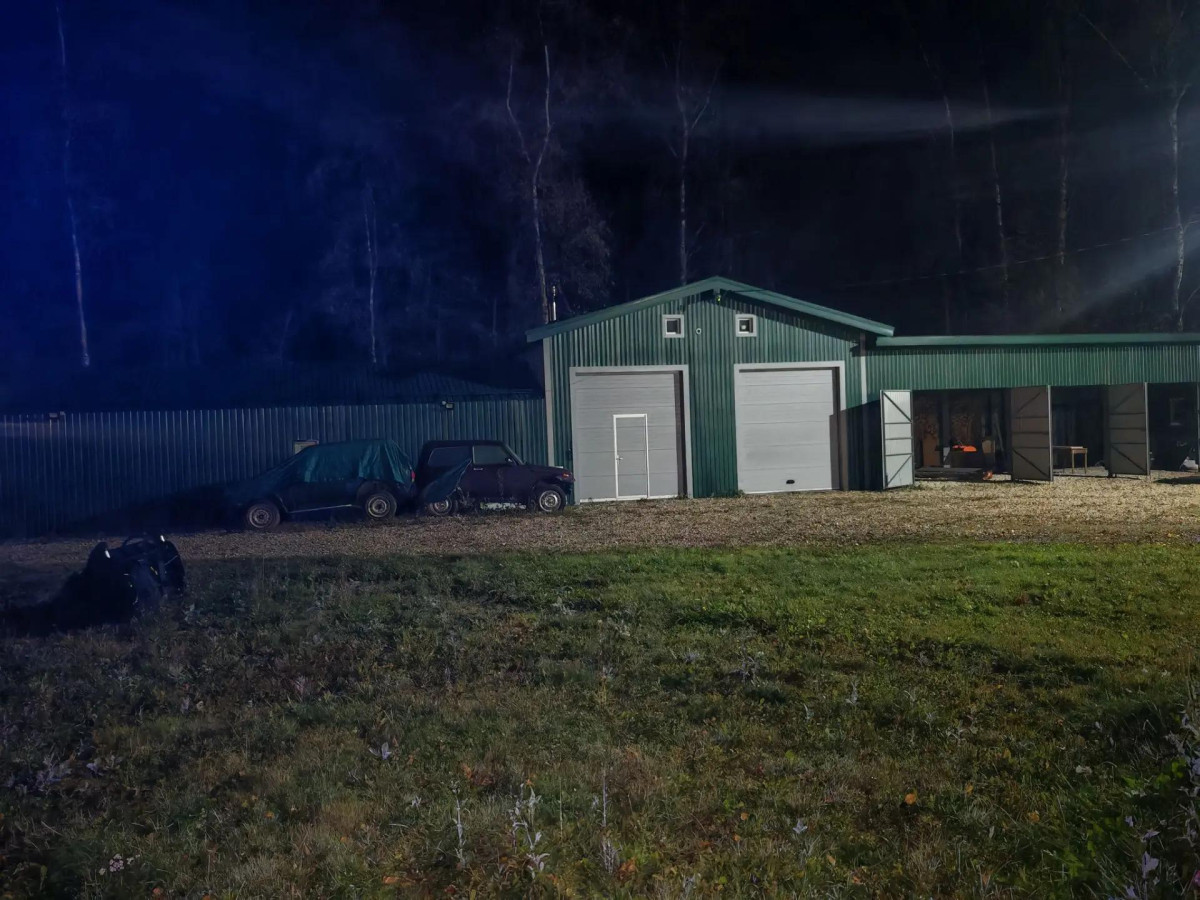

Гараж на даче

Раз у меня съемные гаражи в Мск были Лабораториями, то свой большой на своей земле - как минимум Научно-технический центр


Стандартно: освещение, настольный токарный станок, сверлильный станок, компрэссор, сварка и т.д.


2 соединенных гаража 7х4, суммарно 56 кв.м


Хм
А если просто общий вводной автомат?

_________________
За дверью, в курилке, слышны голоса Васи Кравченко и Панина, Вася пытается пересказать какой-то сюжет, связывая слова и предложения союзом "бля".
Д. Корецкий, "Секретные поручения"

@Vityok , ясно)))

Вводного автомата за глаза. Узо я бы поставил обязательно.
По одному на свет в каждой комнате.
К стационарным вещам типа сварки, компрессора и станка я бы отдельные линии подвел. ВОобще, всякие "станки" лучше каждый от своей линии питать.
Если планируется электрическое отопление - я бы отдельную линию пустил на обогреватели. У меня так сделано, еще и через контактор, которым термостат управляет.
Ну и обычные розетки на свою линию, по линии в каждое помещение.

При таком подключении будет сразу понятно, кто УЗО выбивает. И контроль исправности "станков" получишь.

@Rikki , чет это как то все параноидально)))

У меня по такой, как написал, схеме, в деревне мастерская сделана, 80+36кв.м., токарный станок, ленточная пила, сварочники, подъемник, и все такое.

Добавлено спустя 25 минут 52 секунды:


Добавлено спустя 53 минуты 7 секунд:
..

_________________
Запись на ремонт: 8 (495) 725-7899 - ВОСТОК, 8 (495) 725-7876 - ЮГ Оценить ремонт: Стоимость ремонта
Клубный сервис niva.777tc.ru - умеем почти все!...
Шины и диски от Glu&Gerasim: koleso777.ru, +7 (916) 777-4222, Алексей.

Так положено.
В любых системах защитного отключения используется дублирование.
Например у нас шинопроводы имеют коробки разветвительные, с предами мощными, затем стоят рубильники ЯК с номерами, каждый станок имеет надпись, к какому ЯК подключен, и при этом штатно, каждый станок имеет свой вводной автомат.
Некоторые рубильники с предами внутри. И не раз это выручало, вышибало вплоть до вставок шинопровода.
На праздники все ЯКи оперативный персонал отключает.

_________________
Шнива 2007г без кондиционера.

На розетки?


Ну они все равно в розетку втыкаются
Тогда, наверное, отдельные пару линий (а не одну) в зону, где станки?

Планирую в одном боксе "чистую зону": комп, пайка, электрика, справочники и т.д.
Во втором - "погрязнее" - металлообработка и т.д.

@Rikki , ну преды - это наверное больше для совсем промышленных объектов?

_________________
За дверью, в курилке, слышны голоса Васи Кравченко и Панина, Вася пытается пересказать какой-то сюжет, связывая слова и предложения союзом "бля".
Д. Корецкий, "Секретные поручения"

В двух квартирах, гараже и даче - только автоматы. Там везде 220. Проблем нет. Гараж и дача запитаны медью 6 квадрат.
В общем щите гаража на 24 бокса - 380. В нем рубильник, отключаемый снаружи - его можно в выключенном положении закрыть на висячий замок. Ещё в щите 3 фазный автомат и плавкие вставки по 50 А на фазу - вот они перегорали. Скорее всего из-за КЗ. Общий счетчик 3 фазный непосредственного подключения - все работает десятилетия. Один счетчик останавливался - заменил (он был не Энергомера).
Все счетчики себе и общий в гараж покупаю Энергомера, не ЖК.

_________________
Москвич 412 ИЖ 1974 -> Нива 2000 -> ШНива 2010LC -> Техно 1,8 2026

Узо ставят на розетки для защиты человека, к примеру если человек взялся за фазу и за батарею и ток пойдет не через 0, другого предназначения нет. Смысл на освещение ставить узо равен 0, ну если конечно вы не подключаете лампочки переноской! Видел ставят узо на входе в щиток тем самым защитив все от токов утечки, экономит сильно это т.к. оно не дёшево! По опыту эксплуатации узо бывает и глючить, ток 150мА оценивать трудно достаточно, отсюда и вывод ставить дишман узо бред, а хорошие сильно дорого...

_________________
Дон рулит! ШН17г.

На серьезном производстве - соглашусь. Но в гараже?!

Добавлено спустя 1 минуту 30 секунд:

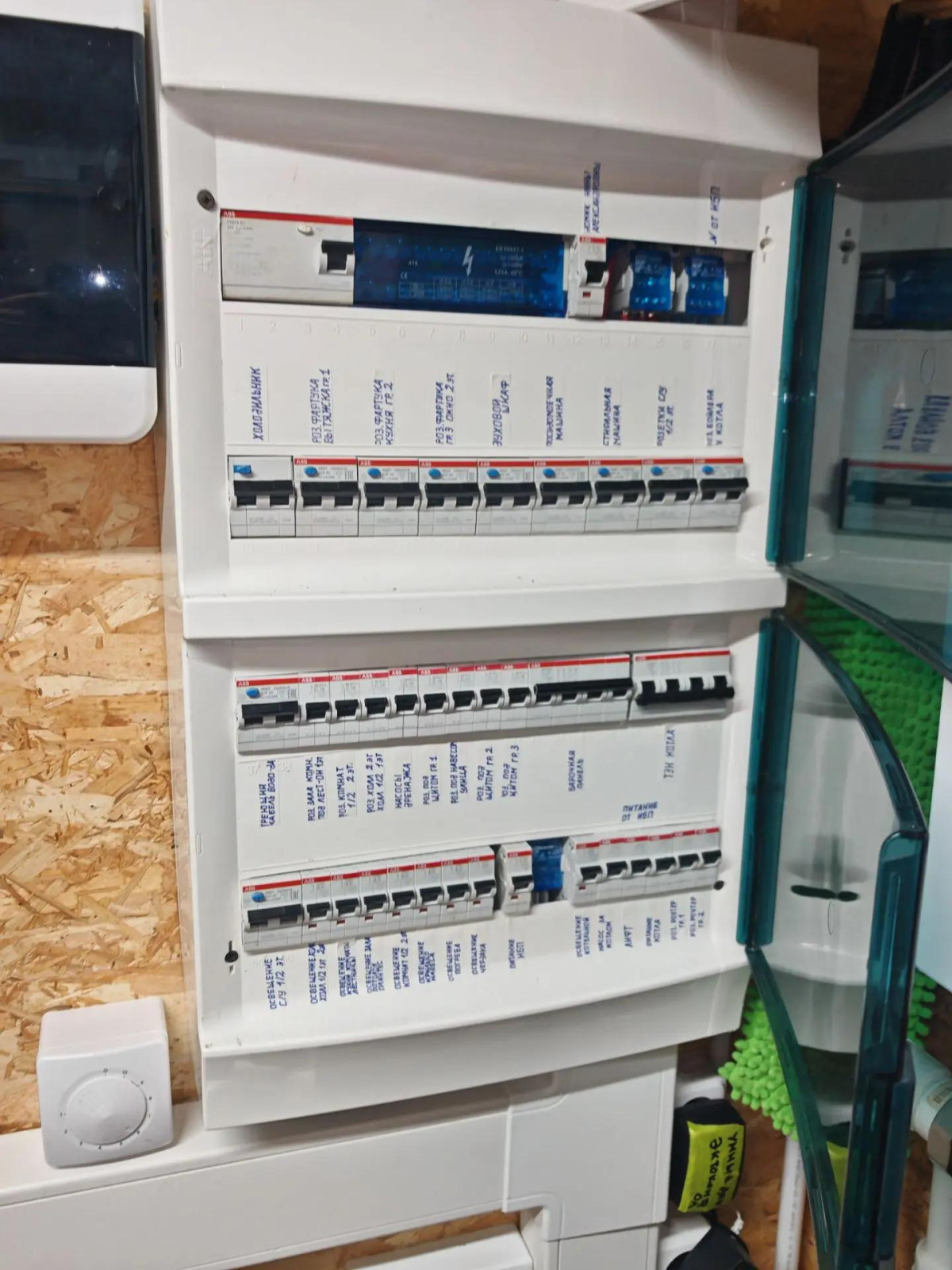

у меня так и сделано. Во всех щитках. Потом фотку выложу.

Добавлено спустя 23 секунды:
Ни разу не сталкивался.

Добавлено спустя 1 минуту:
Выше написал. На входе.

Добавлено спустя 42 секунды:
У меня отдельная линия на каждый "станок". На своем автомате.

Добавлено спустя 2 минуты 23 секунды:
.

Добавлено спустя 4 минуты 16 секунд:

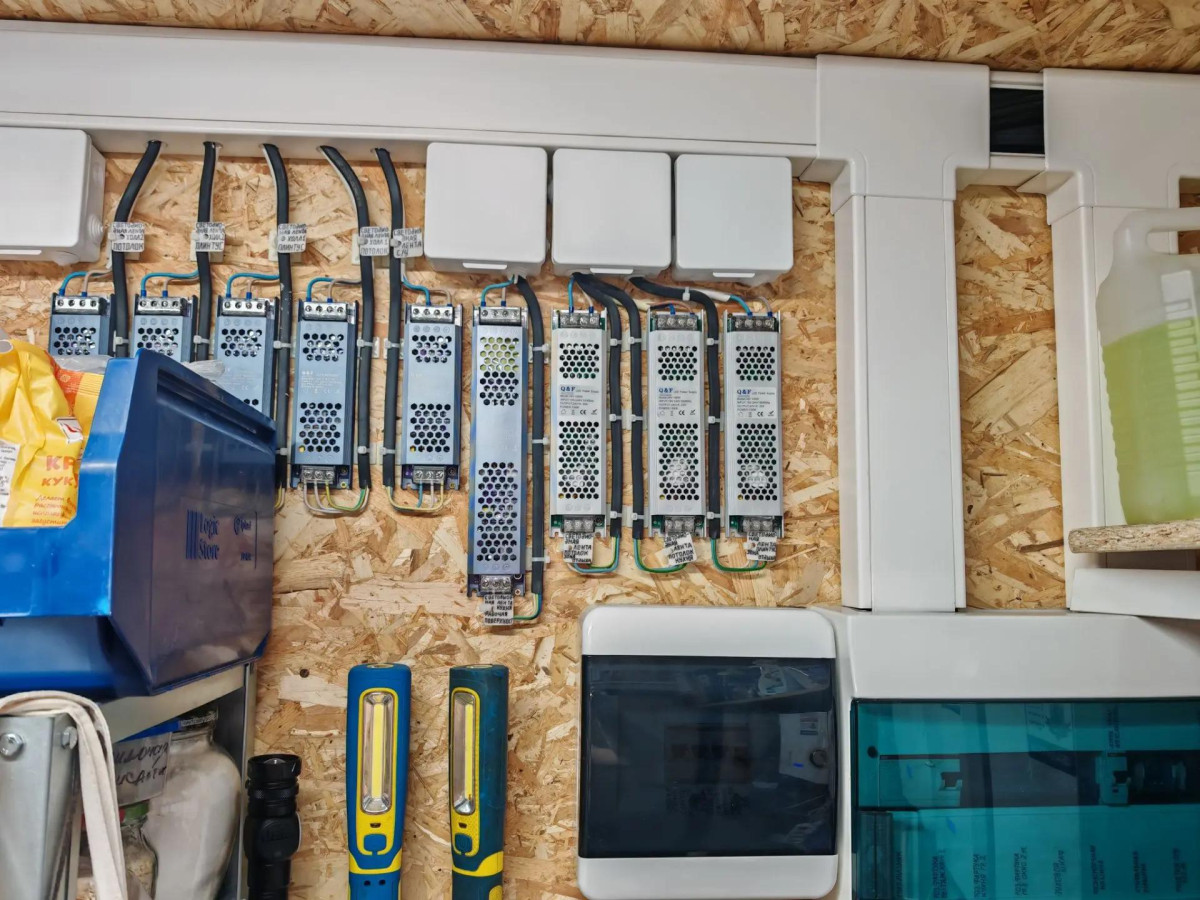

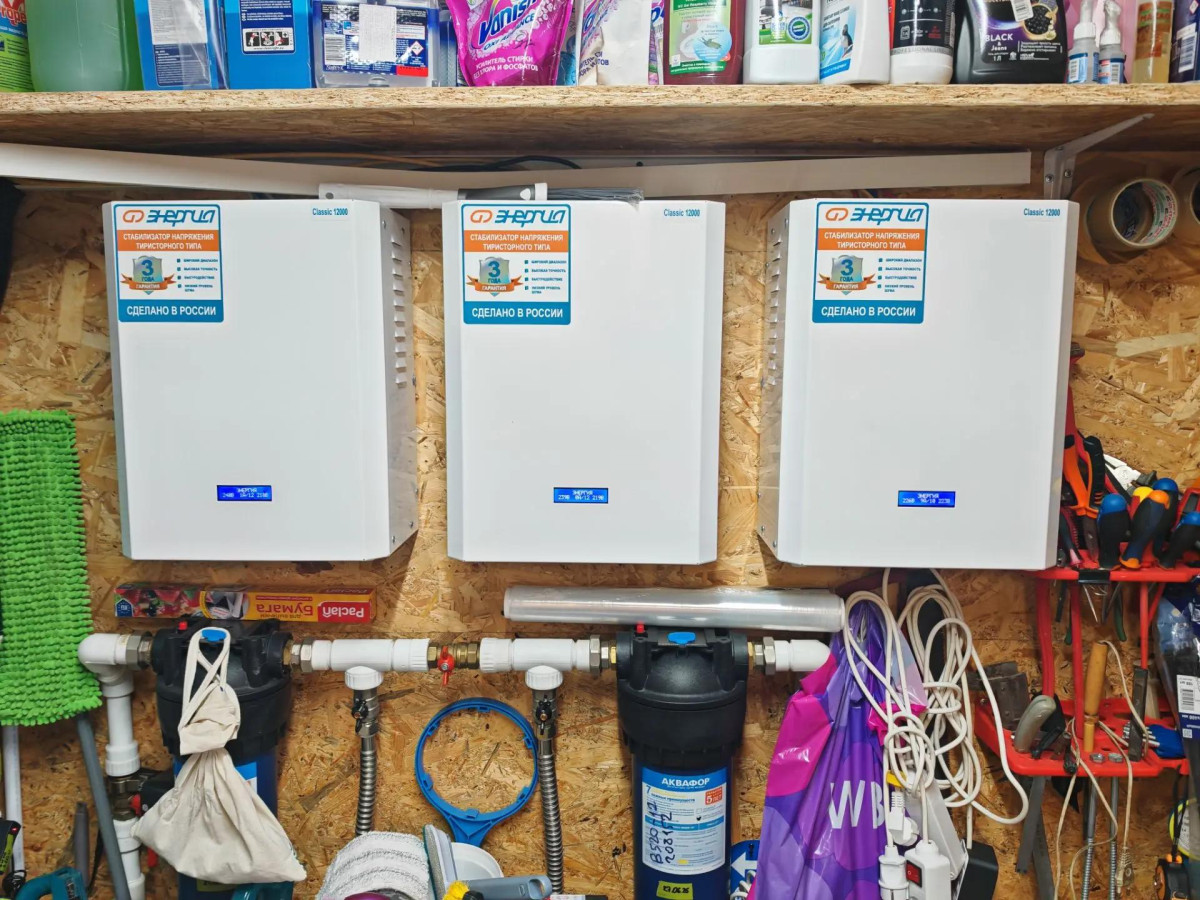

У меня все достаточно сложно)

_________________
Запись на ремонт: 8 (495) 725-7899 - ВОСТОК, 8 (495) 725-7876 - ЮГ Оценить ремонт: Стоимость ремонта
Клубный сервис niva.777tc.ru - умеем почти все!...
Шины и диски от Glu&Gerasim: koleso777.ru, +7 (916) 777-4222, Алексей.

@Vityok , чтобы нормально ответить на твой вопрос нужен план строения с отмеченными на нем потребителями, в т.ч. светильники. Также какая входная сеть и доступная мощность, в.т.ч сечение на вводе. И одно их главных: какая стоит задача (дешево и лишь бы светилось, дешево, но безопасно, дорого и круто, чтобы потом всем фотки щитка скидывать )
Иначе так и будет: поставь три узо, нет, давай 5, давай еще вводной, а нет, давай диф на свет и т.п.
