А что тут дорогого? Дом для постоянного проживания, это не дача. Просто нормально сделано. А насчет похвастаться - даже в голову не пришло такое, по моему - нечем.

Я выше описал примерную схему, как сделано у меня. Щит позже выложу. Т.е. я просто делюсь опытом.

_________________
Запись на ремонт: 8 (495) 725-7899 - ВОСТОК, 8 (495) 725-7876 - ЮГ Оценить ремонт: Стоимость ремонта
Клубный сервис niva.777tc.ru - умеем почти все!...
Шины и диски от Glu&Gerasim: koleso777.ru, +7 (916) 777-4222, Алексей.

@Glu777 , я не вас конкретно имел ввиду, но так то у вас явный перебор тоже. Просто очень часто люди думают, что чем больше автоматов напихано, тем круче и качественнее все сделано, только недавно одного знакомого пытался успокоить, вроде удалось
В любом проекте важно не забывать про экономическую составляющую, а избыточность влияет на надежность системы электроснабжения, так при расчете каждый элемент сети понижает, а не повышает общую надежность.

_________________
LE+ кварц `16 продан, серебро`07 реставрация

А я с @Glu777 полностью согласен.
У него все очень правильно сделано и на электрике лучше не экономить

_________________
Chevrolet Niva LE 2013 г.в. кварц
Opel Astra H 2011 г.в. technical grey

не хочу спорить, но у меня 4 внука, в новом доме на всех линиях розеток диф-автоматы стоят (12 шт). Можно что угодно и куда угодно совать, пробовал. Жизнь внуков дороже всего, деньгами и розгами не измерить. Свет на потолке -автоматы через одно УЗО, сам делал

_________________
FAM1 май 2007, FAM1 2008, Chevrolet Tahoe GMT900 2013г
Желание - тысяча возможностей, нежелание - миллион причин!

УЗО поставил только на даче - для мойки и парилки. Внучка - далеко.

_________________
Москвич 412 ИЖ 1974 -> Нива 2000 -> ШНива 2010LC -> Техно 1,8 2026

А можно подробнее? Дом 2 этажа, общая площадь 140 кв.м., 3 фазы. Котельная на автономном питании, котел пеллетный. Во всех помещениях куча подсветки, пол, потолок. несколько видов света в комнатах. Дизайн такой)))

Что лишнее?

Добавлено спустя 1 минуту 8 секунд:

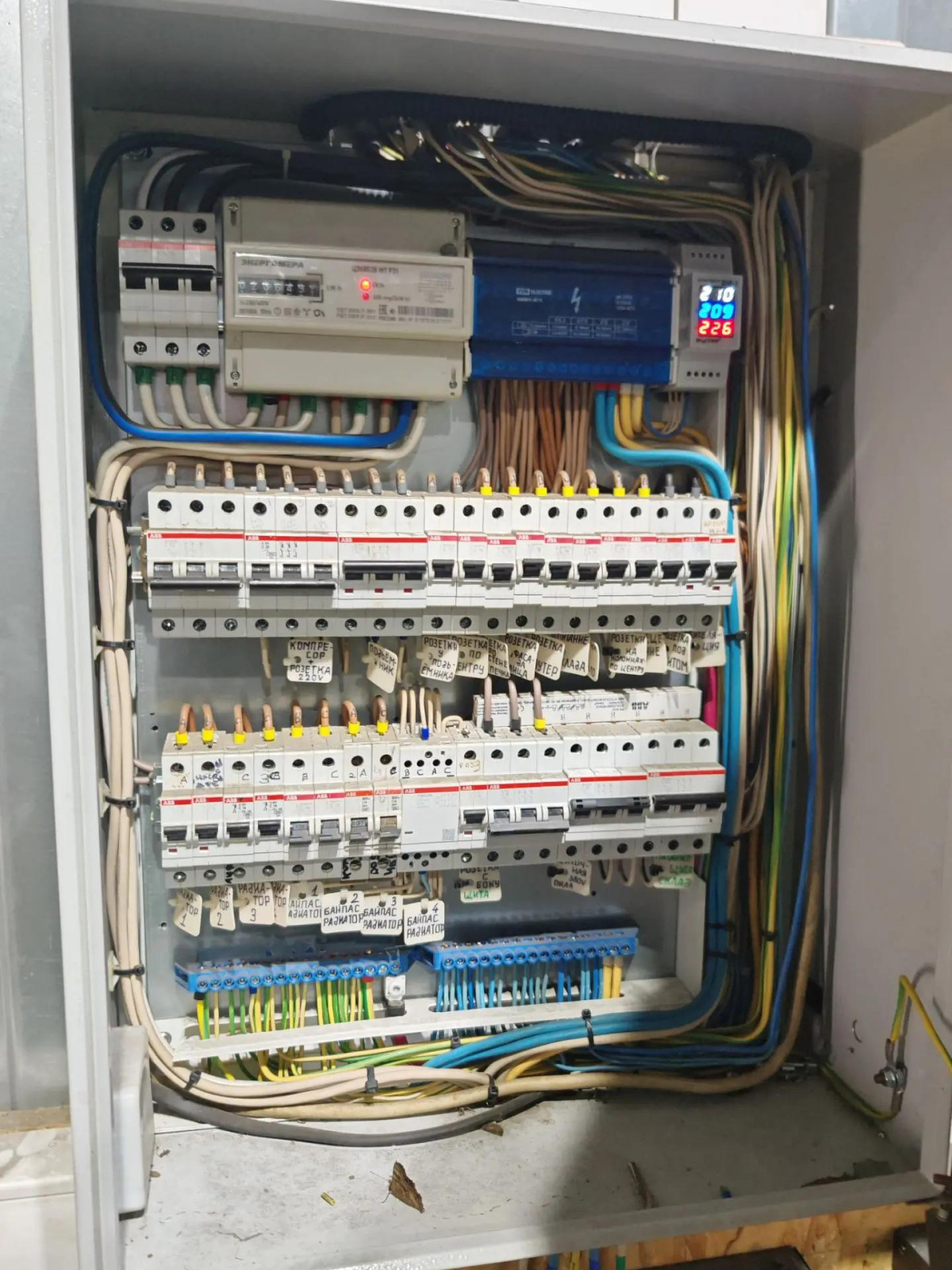

Обещал фот щита мастерской, вот оно. Забыл сфоткать, ниже тоже стабилизаторы, только релейные. В деревне зимой проблема с напряжением, у меня хуже всех, тк я последний на линии, до транса больше километра. На одной из фаз напряжение в мороз падает до 120-130в, работать невозможно.

Добавлено спустя 9 минут 21 секунду:

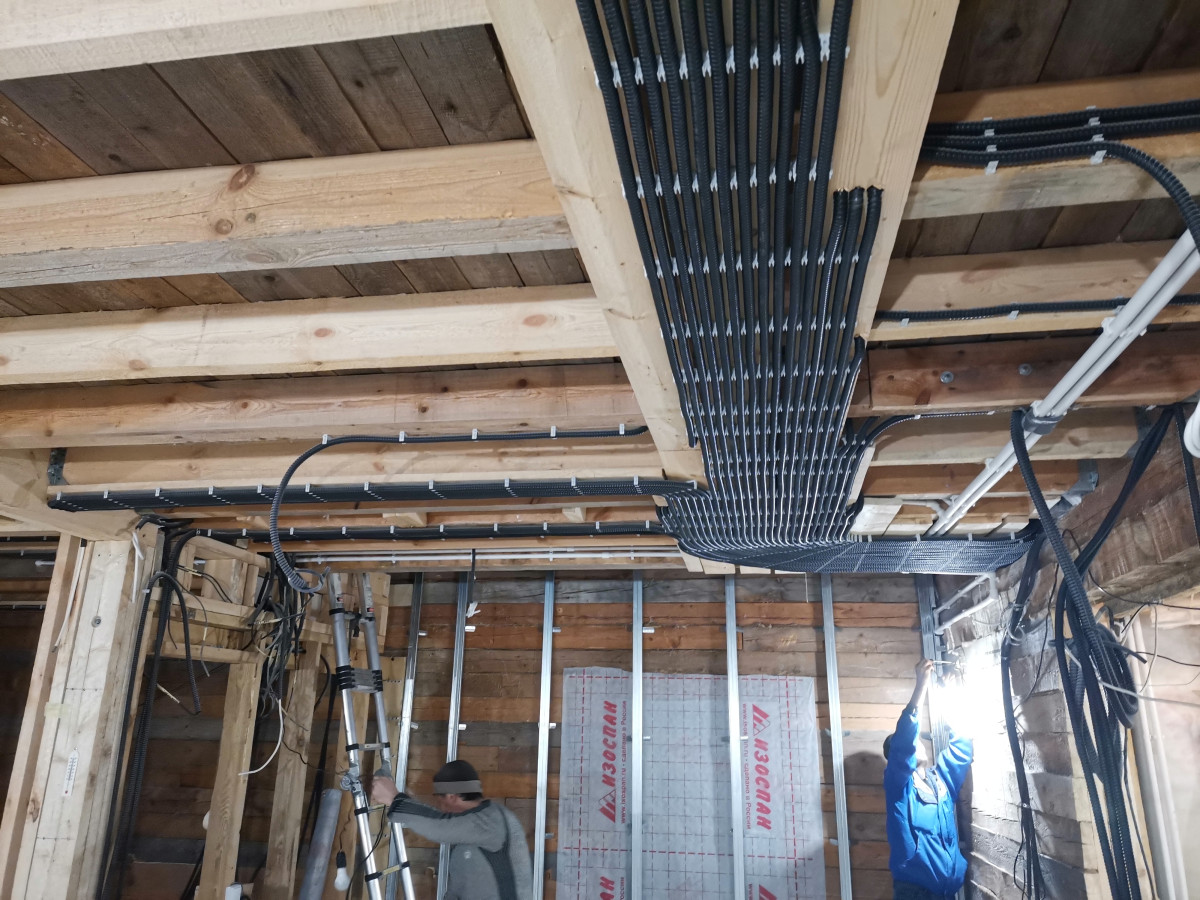

А это проводка. 2км проводов в доме!))))

_________________
Запись на ремонт: 8 (495) 725-7899 - ВОСТОК, 8 (495) 725-7876 - ЮГ Оценить ремонт: Стоимость ремонта
Клубный сервис niva.777tc.ru - умеем почти все!...
Шины и диски от Glu&Gerasim: koleso777.ru, +7 (916) 777-4222, Алексей.

То есть автоматы не срабатывали?

Но действительно: а зачем УЗО на свет?
Я не хочу кроить, просто реально пытаюсь понять




@s_pl , кстати нарисую наверное
В целом чтобы планировать и т.д.

А УЗО вообще по мощности подбирается?

_________________
За дверью, в курилке, слышны голоса Васи Кравченко и Панина, Вася пытается пересказать какой-то сюжет, связывая слова и предложения союзом "бля".
Д. Корецкий, "Секретные поручения"

У меня УЗО - для мойки и парилки. В мойке электробойлер и насосная станция, или как её - 2 розетки. Заземления на даче нигде нет. Как и в гараже. По кнопке Тест - УЗО срабатывает.



Добавлено спустя 1 минуту 15 секунд:
@Glu777 , приветствую! Впечатляет. Электрику сам монтировал?

Добавлено спустя 10 минут 30 секунд:


Вроде - нет. Стоит то ли на 50, то ли на 63 А трехполюсный.

_________________
Москвич 412 ИЖ 1974 -> Нива 2000 -> ШНива 2010LC -> Техно 1,8 2026

@ГУ50 , спс понял

Кстати как раз хотел спросить про заземление

Сейчас на даче везде схема 2-проводная, без заземления

Так как много переделывать, думаю и схему на 3-проводную переделать

Вопросеги:

1. Опять же, как я понимаю, это актуально в первую очередь для розеток и мощных потребителей, а не для верхнего света?

2. Заземление со всех линий сводится в одну точку?
Или, бывает, делают несколько контуров на участке?

_________________
За дверью, в курилке, слышны голоса Васи Кравченко и Панина, Вася пытается пересказать какой-то сюжет, связывая слова и предложения союзом "бля".
Д. Корецкий, "Секретные поручения"

У мну заземление сделано так . Со столба приходит "0" , он соеденен с заземлителем в щитке ввода , от этой точки "0" идет к потребителям по своей линии а " земля " по своей , т.е. после этого соединения схема становится трёх проводной и ни где ноль с землей больше не соединяются . Это глухо заземленная нетраль .
Если от главного щита ( ввода ) есть необходимость тянуть кабель к отдельно стоящему зданию ( постройке ) , то к щитку этого здания можно сделать и дополнительный заземлитель , но не обязательно , разумеется эта линия должна быть уже трёх проводная если 220 в. или пяти проводная если 380в. от главного щита ввода .

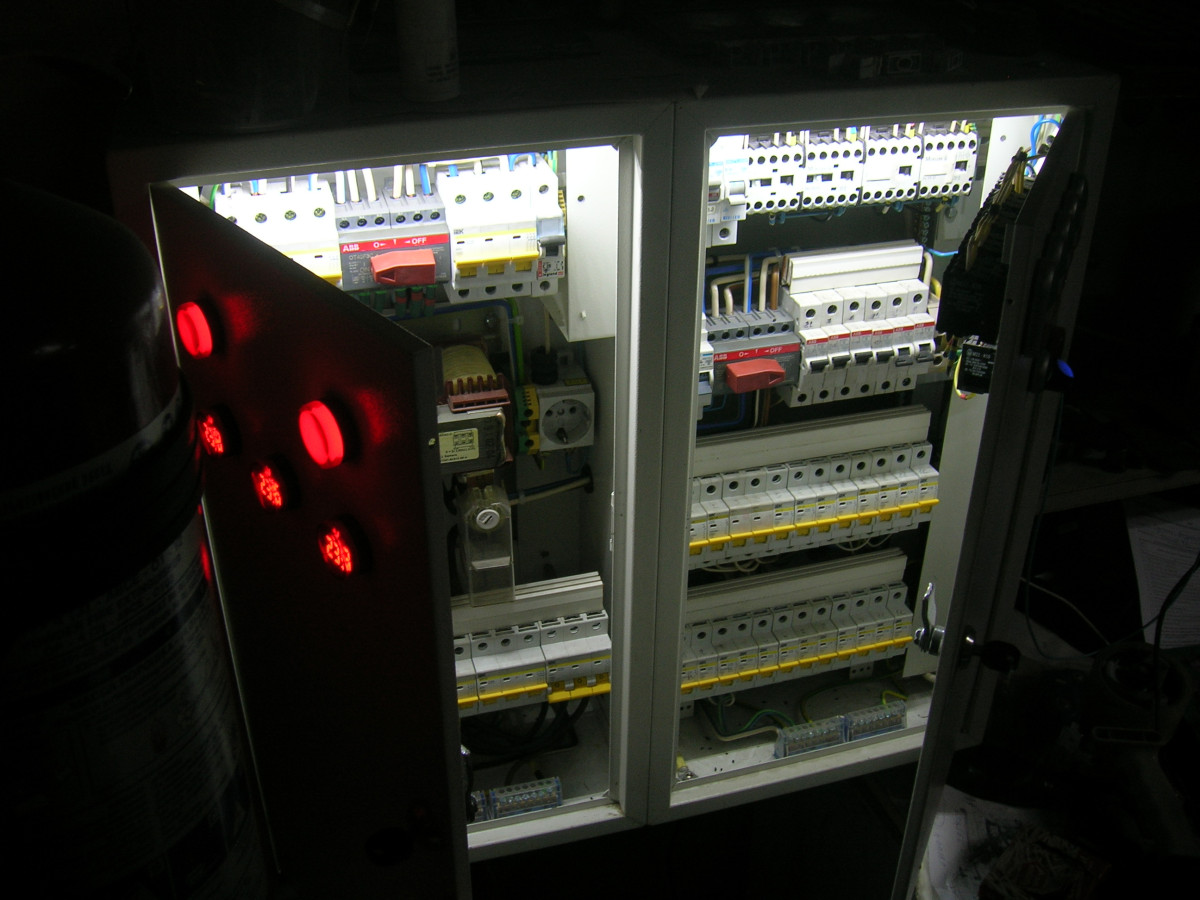

На фото главный щит дома . Расположен он в гараже который к дому пристроен .

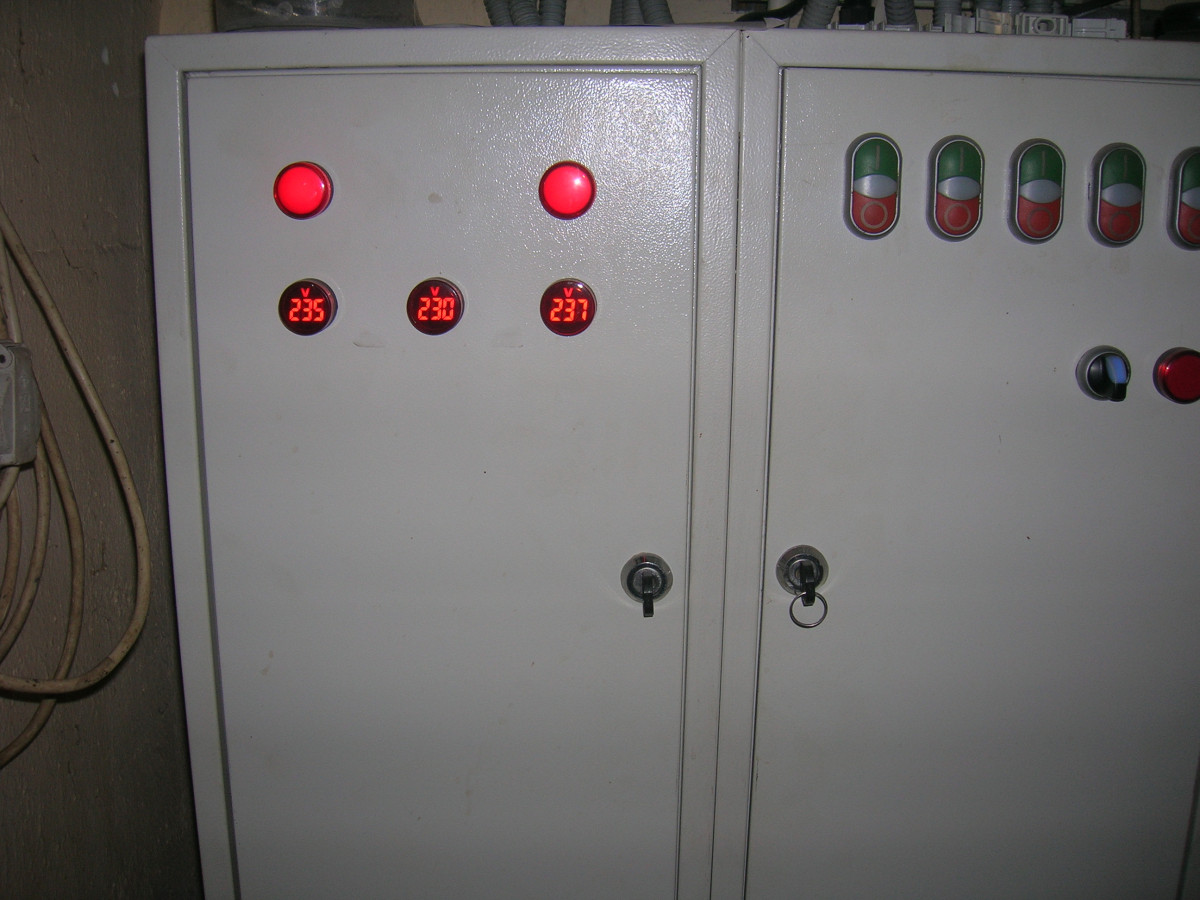

Щиток двойной с лева ВРУ , в нем вводные автоматы и переключения между вводами , вольтметры и индикаторы напряжения на вводах , дроссель . Комутация трех фазная на потребителей .

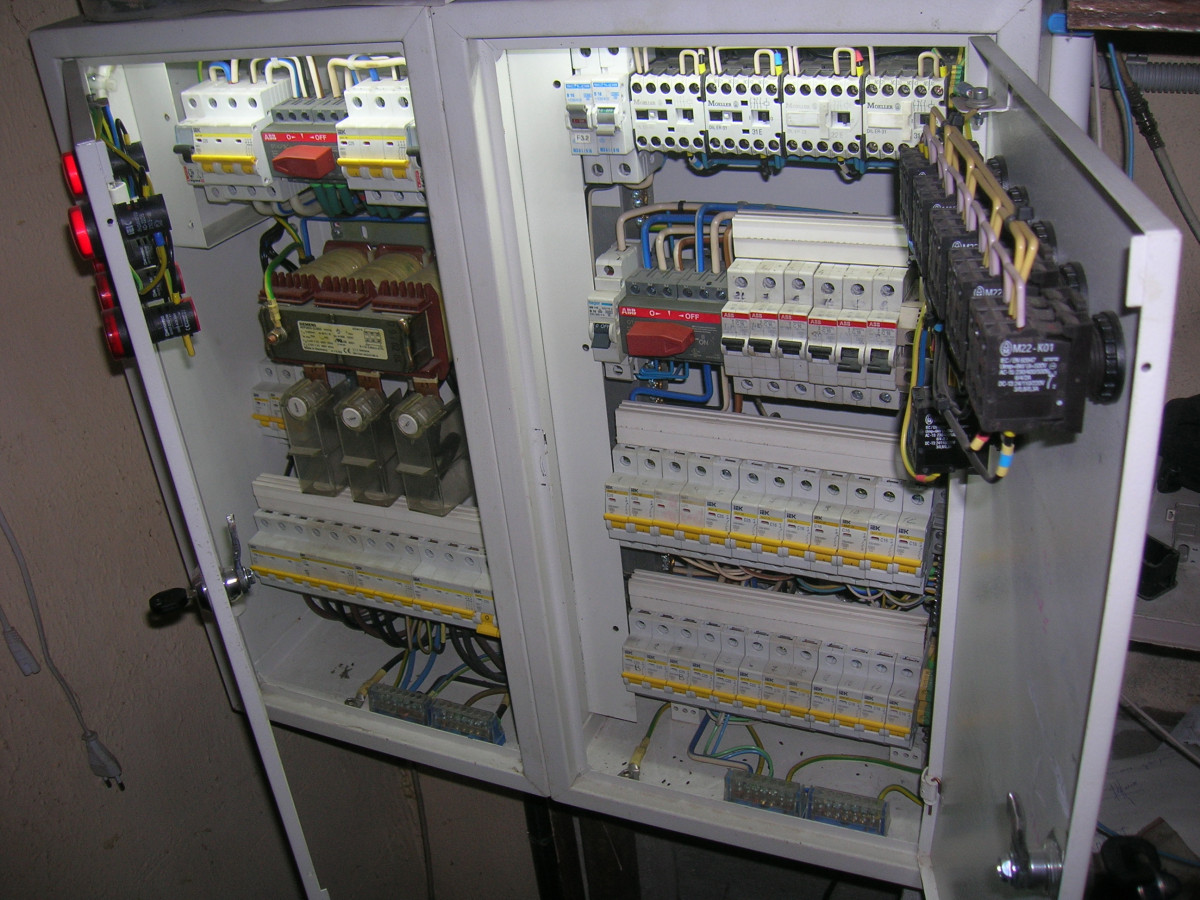

Справа в этом же щите РУ1 , в нем автоматы на конечных потребителей всего первого этажа , есть генераторная линия с переключением питания от сети или генератора . В верхней части РУ1 пускатели управления вентиляцией , на дверке РУ1 кнопки рачного управления для вентиляции .
На втором этаже есть свой щиток РУ2 туда приходит 380в 3 ф от ВРУ .
На третьем фото энергонезависимая подсветка щита . В доме так же есть аварийное освещение на 12 в.
